产品描述

GK系列卧式刮刀卸料离心机是一种卧式宽刮刀卸料，全自 动间隙卸料过滤式离心分离机械，分为普通和虹吸式两大类。 该系列产品可自动或手动进行周期性循环操作。可实现各阶段工 序用时周期的可调控性。主要适用于含中细颗粒的固液分离， 服务于化工，制药，食品工来等领域。稳定、完全能达到洁净 程度高要求的特点。

工作原理

转鼓全速运转后，进料阀门自动定时开启，待分离悬浮液通过进料管进入转鼓内，借 助离心力的作用将固相均匀的分布在滤网上并被截留形成滤饼，液相则通过滤网及转鼓 壁小孔甩出转鼓，经机壳的切向排液口排岀。到达预定时间后，进料阀门自动关闭，转 鼓全速动转一定时间后，刮刀沿转鼓径向旋转切入滤饼，物料则通过螺旋输送或斜斗重 力方式排出机外。

主要特点

1、可设计墙式安装结构，动力区域(电机传动、液压润滑等动力系统等)与生产区 域［转鼓、机壳、进出料装置等］相分离，适用于高洁净要求生产。

2、全密闭防爆洁净型结构设计，主轴采用双向密封设计，离心机内腔氮气保护，充 分满足密闭防爆。

3、离心机淳动平台，底部装配阻尼减震器，安装方便，运行平稳。

4、转鼓部件进行立车全加工，控制转鼓不圆度。

5、采用变频调速和PLC程序控制，配置人机界面，配套电器一液压［气动］执行机 构，对全工序过程全程监控，真正体现自动化。

6、通过变频调速实现无级调速，采用能耗制动或回馈制动方式运行更可靠。

7、完善的保护系统：料位探测，转速检测，过振动保 护，开盖联锁保护，电机过载过热保护等等，使用操作更安全。

主要材料

1、所有与物料接触部分均采用不锈钢制作。

2、不与物料接触部分由碳钢和铸钢。

3、外露表面包衬不锈钢并抛光处理。

4、刮刀片刀口处热喷涂陶瓷合金耐磨层。机过载过热保 护等等，使用操作更安全。

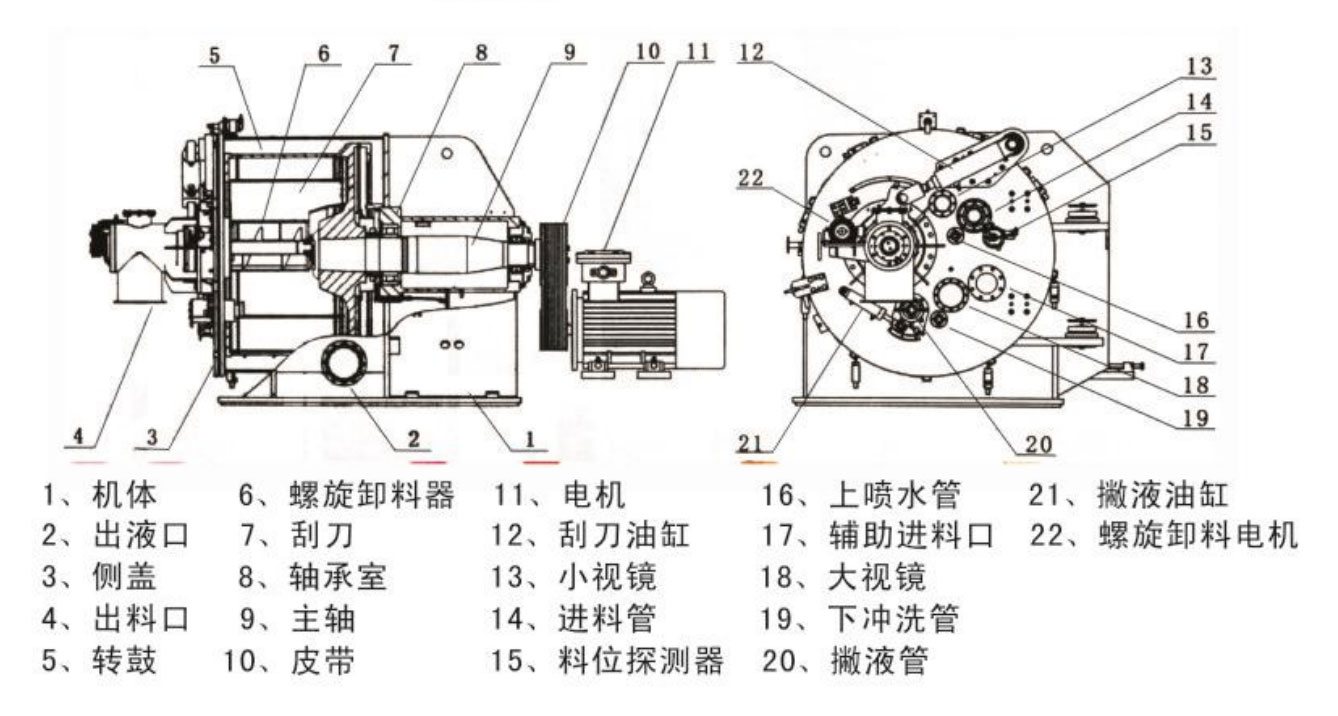

结构示意图

结构配置表

项目	标准	可选
整机结构	卧式结构
转鼓与物料接触 部分的材质	SUS304不锈钢	SUS316. 316L 321 不锈钢 钛钢、衬塑、喷涂HALAR、 衬胶等
机盖结构	侧开盖
机盖附件	进料管、水洗管、视镜、防爆灯	排气孔、充氮口、
	刮刀装置、料位探测器	摊液装置及其它结构要求
开盖方式	人工
布料方式	侧向布料
电机种类	普通电机	变频电机、防爆电机、节能电机
制动方式	能耗制动	回馈制动
操控系统	变频+PLC+HMI人机界面
安全防护	振动保护、开盖联锁保护、	转速显示、防爆装置
	电机防护罩、过载过热保护	在线含氧检测充氮保护系统
卸料方式	液压刮刀
清洁处理	水洗清洁	在线清洗结构
三角皮带	普通三角皮带	防静电三角皮带
基它		共他配置要求

技术参数选型表

型号	转鼓直 径(mm)	Si (mm)	转鼓 转速 (rpm)	分离 因素	最大容积最大装料量 (L) (kg)		电机功率 (kw)	重量 (kg)	外形尺寸(mm)
Gk800	800	400	0-1600	0-1145	95	129	37	4100	1965x2000x1510
GK1050	1050	500	0-1400	0-1150	210	230	37	7000	3210x2100x2355
GK1250	1250	630	0-1200	0-1007	369	550	55	9000	3420x3300x2500
Gkl600	1600	800	0-900	0-726	680	856	75	18000	3700x3345x2470

注:规格更新不预先告知，设计时请索取图纸。

产品名称：GK系列卧式刮刀卸料离心机
